实验室通风工程设计


实验室通风系统设计

  实验室通风系统是整个实验室设计和建设过程中,规模大、影响广泛的系统之一。通风系统的完善与否,直接对实验室环境、实验人员的身体健康、实验设备的运行维护等方面产生重要影响。

  实验室过度负压,通风柜气体泄漏,实验室噪音等问题,一直是困扰实验室工作人员的难题。这些问题给长期在实验室中工作的人员,甚至工作在实验室周围的管理和后勤人员,造成了身体和心理上的严重伤害。

  一个科学、合理的通风系统要求通风效果好、噪音低、操作简便、节约能源,甚至要求室内压差和温湿度都能保持人体的舒适性。

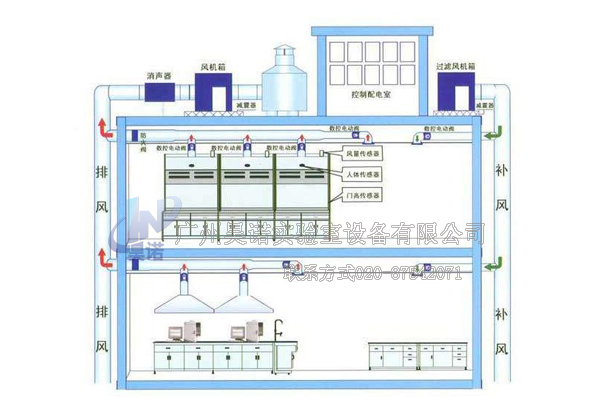

一、通风系统的基本组成及考虑要素

通风系统基本组成:

a、通风末端设备:主要包括通风柜、生物安全柜、万向排烟罩、原子吸收罩、吹吸式排风罩、排风试剂柜、动物笼等。

b、风管路系统:主要有风机、风管、风阀、消声器、废气处理塔等。管道式风机、管道式离心风机、斜流风机、箱式风机、轴流风机都属于直排型风机;离心风机属于顶排风。

通风系统设计考虑要素:

a、安全要素

b、压力控制

c、节能

d、舒适度

e、后期检修、改造、扩容

二、系统分类

a、直排(指风机吊挂安装)

b、顶排(楼顶天面坐地式安装)

三、设计原则

1、根据大楼的结构特点,就近开设风井,划分排风和补风系统,管道系统做到“短、平、顺、直”,减小系统阻力,降低系统噪声;

2、排风和补风系统达到风量平衡,保持室内-5Pa—-10Pa的负压,防止有害气体的散溢,保证实验人员的身心健康;

3、夏天补冷风、冬天补暖风,保证室内温湿度的舒适性;

4、采用智能变频控制系统,达到操作方便、节能降噪的目的;

5、综合考虑各项因素,采用投资少、运行稳定、运行费用低、运行效果好的成熟工艺;

6、所选择的工艺必须满足现场条件,平面布置简洁、紧凑、少占地、并方便生产操作和维护维修;

7、非标设备应符合国家或行业相关规范,并保证性能稳定、外表美观;

8、在设计中充分考虑噪声、臭味等,防止二次污染的产生,不给周围环境造成新的污染;

9、处理设施具备冲击负荷能力,确保废气达标排放。

四、设计参数

1、支管路内风速6~8m/s,干管路内风速8~14m/s;

2、通风设备设计风量:通风柜面风速:0.3~0.8m/s,单台1200*800*2350通风柜设计风量1500m3/h,单台1500*800*2350通风柜设计风1800m3/h,单台1800*800*2350通风柜设计风量2200m3/h,万向抽气罩排风量150~350m3/h,原子吸收罩面风速:≥0.35m/s,排风量350~600m3/h。

3、换气次数:

一般化学实验室的换气数:8~12次/小时

4、通风系统使用终端噪声≤62db。

5、风机采用耐腐蚀玻璃离心风机,系统采用变频控制,以达到节能和降噪的目的。
